Đặc điểm ứng dụng thiết bị cắt sét gắn trên DIN công nghệ TSG.
- Thiết bị chống sét TEC TSG130 sử dụng công nghệ TSG (Triggered Spark Gap) bảo vệ giữa L-N, L-L, L-E với dòng cắt sét Iipm: 50kA xung 10/350µs, Imax: 130kA xung 8/20µs. Có khả năng bảo vệ cấp 1, cấp 2 trong bảng điện phân phối.
- Modul chống sét TEC TSG130NE sử dụng công nghệ TSG bảo vệ giữa N-E có khả năng cắt dòng xung sét Imax: 130kA xung 8/20µs, Iimp: 50kA xung 10/350µs. Thiết bị TEC TSG130NE được thiết kế riêng cho cấu hình bảo vệ N-E.
Video: modul cắt sét công nghệ TSG
- Thiết bị chống sét, cắt sét công nghệ TSG mắc song song với nguồn điện tiêu thụ TEC TSG130 & TEC TSG130NE có khả năng dập xung sét tốt hơn công nghệ MOV và các công nghệ khác.

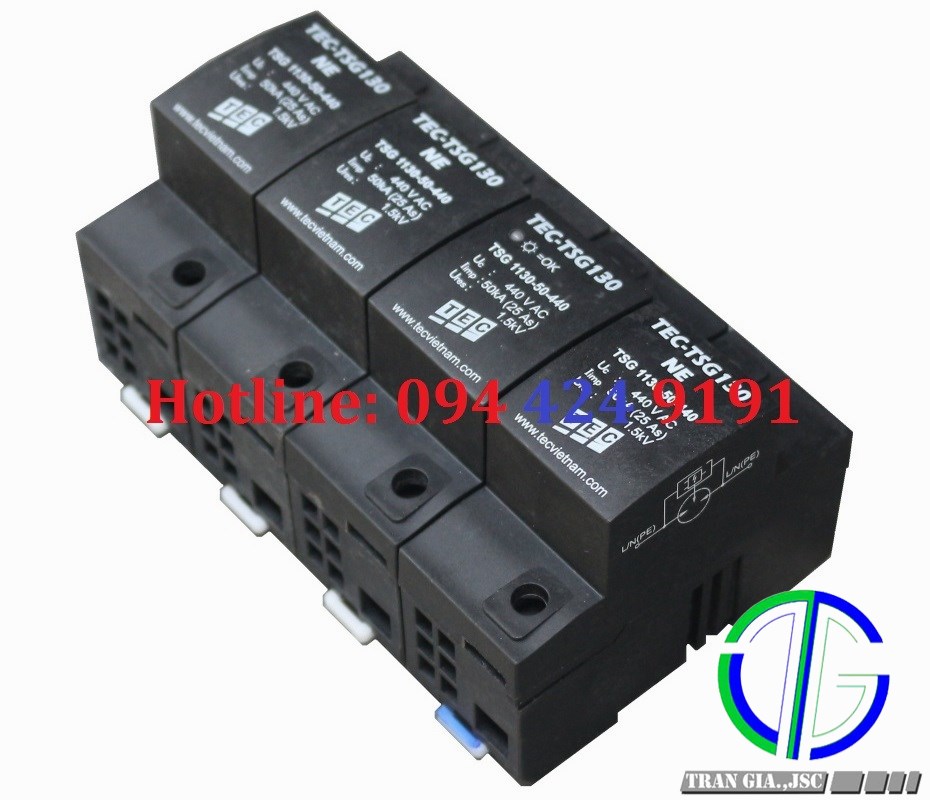

Hình ảnh 1: thiết bị cắt sét 03 pha, 3P+N TEC
Thông số kỹ thuật chính thiết bị cắt sét gắn trên DIN công nghệ TSG.
+ Thông số kỹ thuật TEC TSG130, TEC TSG130NE.
Mô tả | : TEC TSG130 | : TEC TSG130NE |
Cấu hình bảo vệ | : L-N, L-E | : N-E |
Điện áp làm việc bình thường Un | : 220÷240Vac | : 220÷240Vac |
Mạng điện tương thích | : TN-C, TN-S, TT | : TT |
Điện áp làm việc lớn nhất Uc | : 440Vrm | : 440Vrm |
Tần số hoạt động | : 50/60Hz | : 50/60Hz |
Dòng tổn hao tại Un | : 2.2mA | : 2.2mA |
Dòng thoát sét cực đại Imax | : 130kA xung 8/20µs | : 130kA xung 8/20µs |
Dòng cắt sét Iimp | : 50kA xung 10/350 µs | : 50kA xung 10/350 µs |
Công nghệ chế tạo | : TSG (Trigger Spark Over Gap) |
Mức điện áp bảo vệ tại 20kA Up | : < 2.3kV | : < 2.3kV |
Mức điện áp bảo vệ tại 3kA Up | : < 1.5kV | : < 1.5kV |
Hiển thị trạng thái làm việ | : Đèn xanh, đỏ | : Không đèn |
Kích thước DxRxSmm | : 90x68x36mm | : 90x68x36mm |
Trọng lượng | : 0.6kg | : 0.6kg |
Vỏ bên ngoài | : Nhựa dẻo UL94-Vo | : Nhựa dẻo UL94-Vo |
Độ kín chống bụi, nước | : IP20 | : IP20 |
Kích thước dây đấu nối | : 2.5÷50mm2 | : 2.5÷50mm2 |
Lắp đặt | : Gắn trên DIN 35mm | : Gắn trên DIN 35mm |
Nhiệt độ làm việc | : -400C÷800C | : -400C÷800C |
Độ ẩm làm việc | : 0%÷95% | : 0%÷95% |
Tiêu chuẩn phù hợp | : IEC 61643-11 | : IEC 61643-11 |

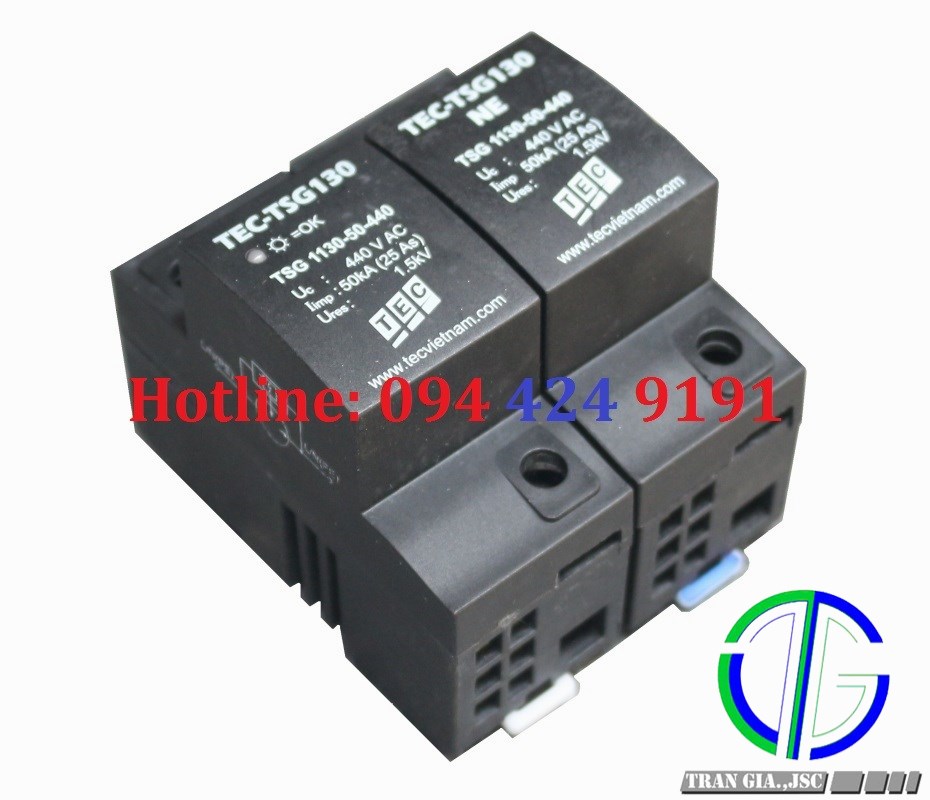

Hình ảnh 2: thiết bị cắt sét 01 pha 1P+N TEC
+ Thông số kỹ thuật 01, 03 pha. 1xTEC TSG130+TEC TSG130NE; 3xTEC TSG 130+TEC TSG130NE.
Mô tả | : TSG130 +TSG130-NE | : 3xTSG130+TSG130-NE |
Công nghệ chế tạo TSG | TSG (Triggered Spark Gap) |
Lớp bảo vệ | Class I+Class II (Lớp 1+Lớp 2) |
Điện áp làm việc bình thường (Un) | 220/380 & 240/476 (Vac) |
Số pha | 01 pha 2 dây+E | 03 pha, 4 dây+E |
Mạng điện sử dụng thích hợp | TN-C, TN-C-S, TN-S, TT |
Điện áp chịu đựng liên tục (Uc) | 440 Vrms (L-N) |
Tần số hoạt động | 50/60Hz |
Dòng điện tiêu thụ tại @Un | 2.2 mA |
Dòng thoát sét cực đại L-N dạng sóng 8/20µs (Imax) | : 130 kA/pha | : 3x130kA |
Dòng thoát sét cực đại L-N dạng sóng 10/350µs (Iimp) | : 50 kA/pha | : 3x50kA |
Dòng thoát sét cực đại N-E dạng sóng 8/20µs (Imax) | 130 kA |
Dòng thoát sét cực đại N-E dạng sóng 10/350µs (Iimp) | 50kA |
Chế độ bảo vệ | Đa mốt (L-N, N-E) |
Khả năng chịu dòng ngắn mạch | 43 kA tại @ Un |
Mức điện áp bảo vệ (Up) | ≤ 2.3 kV @ 20kA; ≤1.5 kV @ 3kA |
Thời gian đáp ứng | ≤ 1ns |
Hiển thị tráng thái làm việc | LED xanh sáng. Đỏ cần thay thế |
Tích hợp cảnh báo xa | Có |
Trọng lượng | : 1.2 kg | : 4.8 kg |
Lắp đặt | Gắn DIN 35 |
Đấu nối | Dây có diện tích mặt cắt từ 2.5 mm² đến 50 mm² hoặc thanh cái 12 mm x 2.5 mm. |
Lắp đặt | Trong tủ điện tổng |
Nhiệt độ hoạt động | -40°C ÷ 80°C (-40°F ÷ 176°F) |
Độ ẩm | 0% ÷ 95% không ngưng tụ |
Phù hợp các tiêu chuẩn | IEC 61643-11 Class I, Class II |

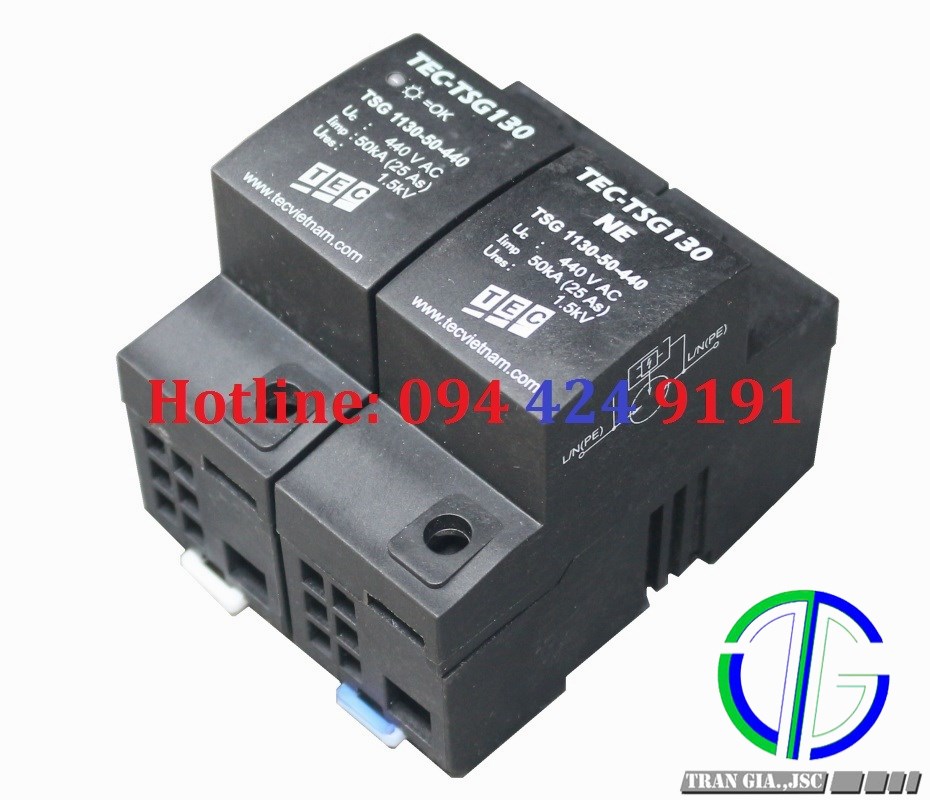

Hình ảnh 3: chống sét 03 pha TEC dòng cắt sét 130kA/pha
Bảng giá thiết bị cắt sét gắn trên DIN công nghệ TSG.
Thiết bị chống sét bảo vệ L-N, dòng cắt sét Imax: 130kA xung 8/20µs, Iimp: 50kA xung 10/350µs. TEC TSG130. | : 2.850.000 vnđ |
Thiết bị chống sét bảo vệ N-E, dòng cắt sét Imax: 130kA xung 8/20µs, Iimp: 50kA xung 10/350µs. TEC TSG130NE. | : 2.850.000 vnđ |
Thiết bị chống sét 01 pha, 02 cực, điện áp làm việc bình thường Un: 220÷240Vac, Imax: 130kA xung 8/20µs, Iimp: 50kA xung 10/350µs. 1xTEC TSG130+ TEC TSG130NE | : 5.700.000 vnđ |
Thiết bị chống sét 03 pha, 04 cực, điện áp làm việc bình thường Un: 220÷240Vac, Imax: 130kA xung 8/20µs, Iimp: 50kA xung 10/350µs. 3xTEC TSG130+ TEC TSG130NE | : 11.400.000 vnđ |

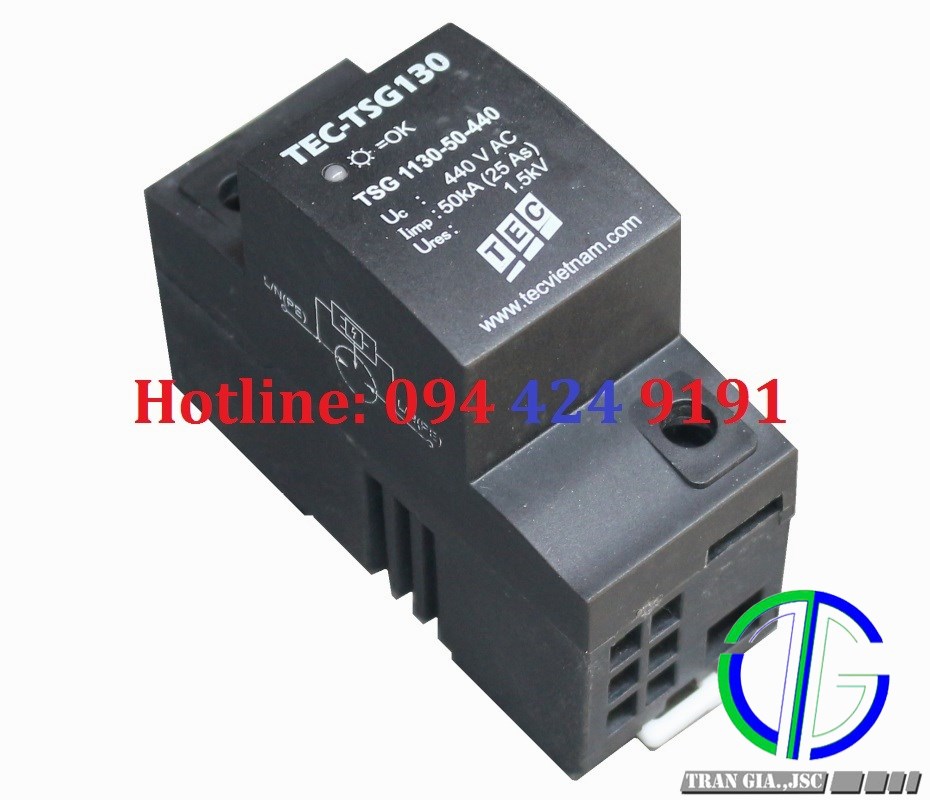

Hình ảnh 4: Modul cắt sét TEC bảo vệ L-N, L-L, L-N
Lắp đặt thiết bị cắt sét gắn DIN công nghệ TSG.
Việc đấu nối rất đơn giản, có ghi sẵn đầu vào L, N & E được ghi sẵn trên thiết bị:
Trong đó:
- L : là dây pha 1.
- N : dây trung tính.
- E : dây tiếp địa.
- Sau khi đấu xong hãy kiểm tra hoạt động của thiết bị thông qua đèn LED cảnh báo.
- TEC TSG130+TSG130NE: Có 1 TEC-TSG130 tương ứng cho 1 pha L & TEC-TSG130NE, mỗi TSG có 1 LED xanh hiển thị chất lượng của các TSG (Trừ TSG NE, các TSG còn lại LED sáng (tốt) và LED tắt (hỏng thay thế).

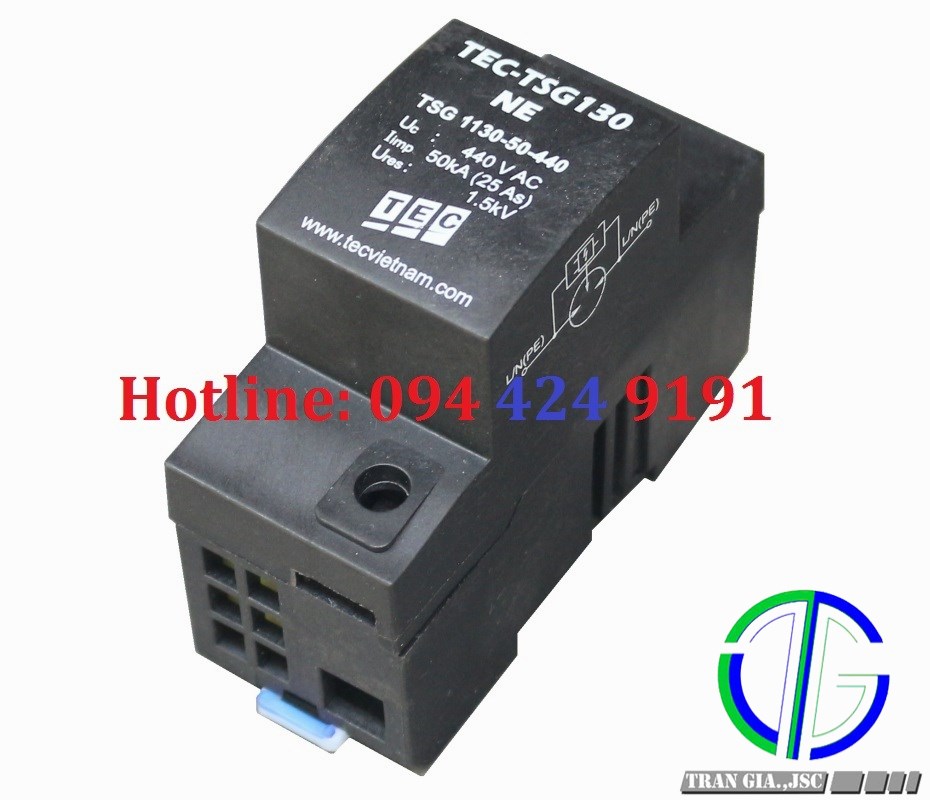

Hình ảnh 5: modul cắt sét giữa N-E TSG130NE
Thông tin chi tiết về sản phẩm chống sét gắn trên DIN công nghệ TSG.
