Mã hàng

: TEC SRF 163

Công nghệ chế tạo

: MOV & GDT

Đấu nối TEC SRF

: Mắc nối tiếp

Các chế độ bảo vệ

: Đa chế độ (L-N, N-E,...)

Độ tin cậy khi bảo vệ

: Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời.

Điện áp làm việc bình thường (Un)

: 220÷240Vac

Điện áp làm việc liên tục lớn nhất L-N (Uc)

: 300V

Tần số làm việc (Hz)

: 50/60Hz

Số pha

: 1 pha 2 dây+Đất

Khả năng thoát sét sơ cấp cực đại/pha L-N (Imax)

: 100kA hoặc 150kA hoặc 200kA/pha xung 8/20µs

Khả năng thoát sét N-E xung 10/350µs (Iimp)

: 12.5kA/Pha xung 10/350µs

Khả năng thoát sét thứ cấp cực đại/pha L-N (Imax)

: 100kA hoặc 50kA/pha xung 8/20µs

Khả năng thoát sét cực đại N-E (Imax)

: 200kA xung 8/20 µs

Khả năng thoát sét N-E xung 10/350µs (Iimp)

: 100kA xung 10/350 µs

Khả năng thoát sét bình thường/pha L-N (In)

: 20kA/Pha dạng xung 8/20 µs

Bảo vệ 03 tầng

: Cắt sét sơ cấp MOV/Lọc sét LC/Cắt sét thứ cấp MOV

Dòng tải định mức (Iload)

: 63A

Bảo vệ quá tải, ngắn mạch

: MCB 1 pha đầu vào 63A

Điện áp bảo vệ @3kA xung 8/20µs (Ut)

: < 360V

Thời gian nhạy đáp (tA)

: Tức thì

Dòng rò

: < 1µA

Suy giảm điện áp tối đa tại @Un (ΔU)

: < 1%

Lọc thông thấp và lọc nhiễu

: Độ lợi -40dB tại 100kHZ

Hiển thị trạng thái hoạt động

: Cờ hiển thị màu xanh tốt, màu đỏ cần thay thế

Cảnh báo xa dạng Abis

: Rơ le khô NC#NO

Nhiệt độ hoạt động

: 0÷70⁰C

Độ ẩm hoạt động

: 5÷95% không ngưng tụ

Cầu đấu kết nối

: UK35 gài thanh DIN

Dây dẫn đấu nối nguồn điện

: 16÷35mm²

Dây dẫn kết nối cảnh báo

: 0.75mm²

Lực siết ốc dây nguồn

: 1.0N

Tiêu chuẩn vỏ hộp

: IP56

Chất liệu vỏ hộp

: Bằng sắt, sơn tĩnh điện

Phương pháp lắp đặt

: Gắn trên tường

Đầu vào, đầu ra

: Từ phía dưới hộp

Trọng lượng

: 7 kg

Kích thước DxRxC

: 300x300x130mm

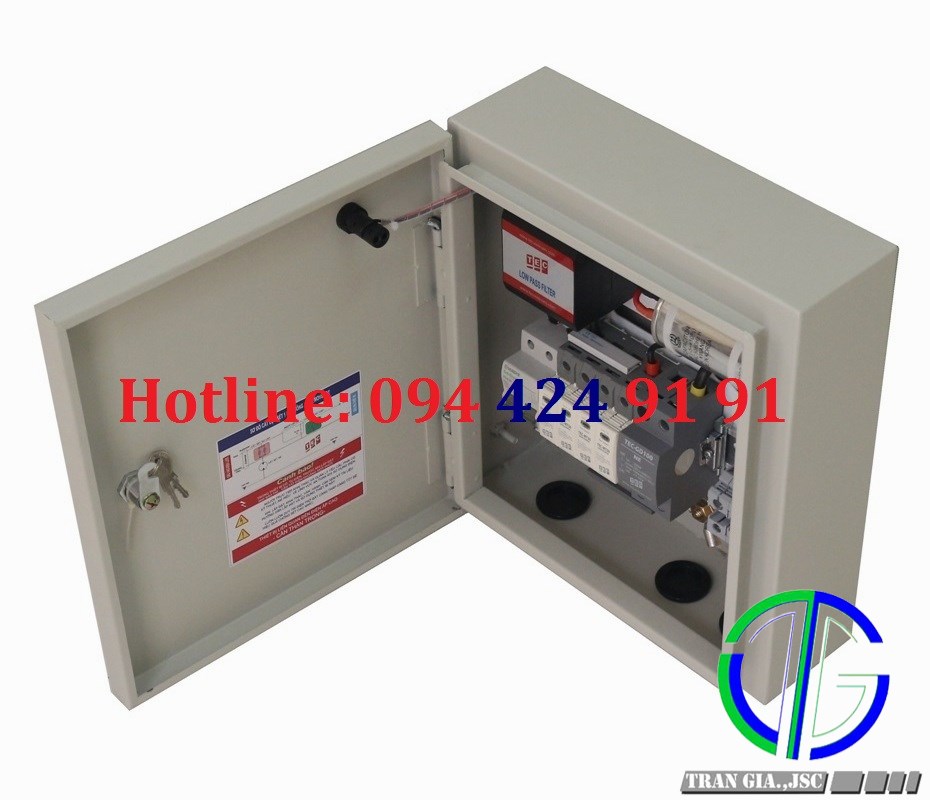

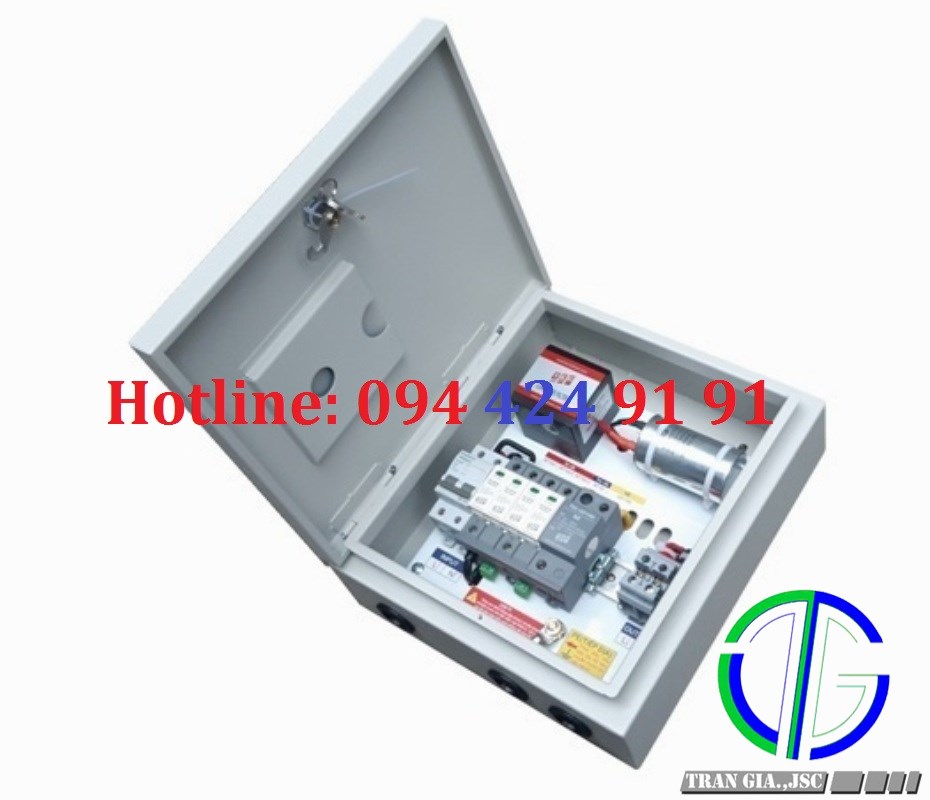

Hình ảnh 2: TEC SRF163 cắt lọc sét 1pha, 63A

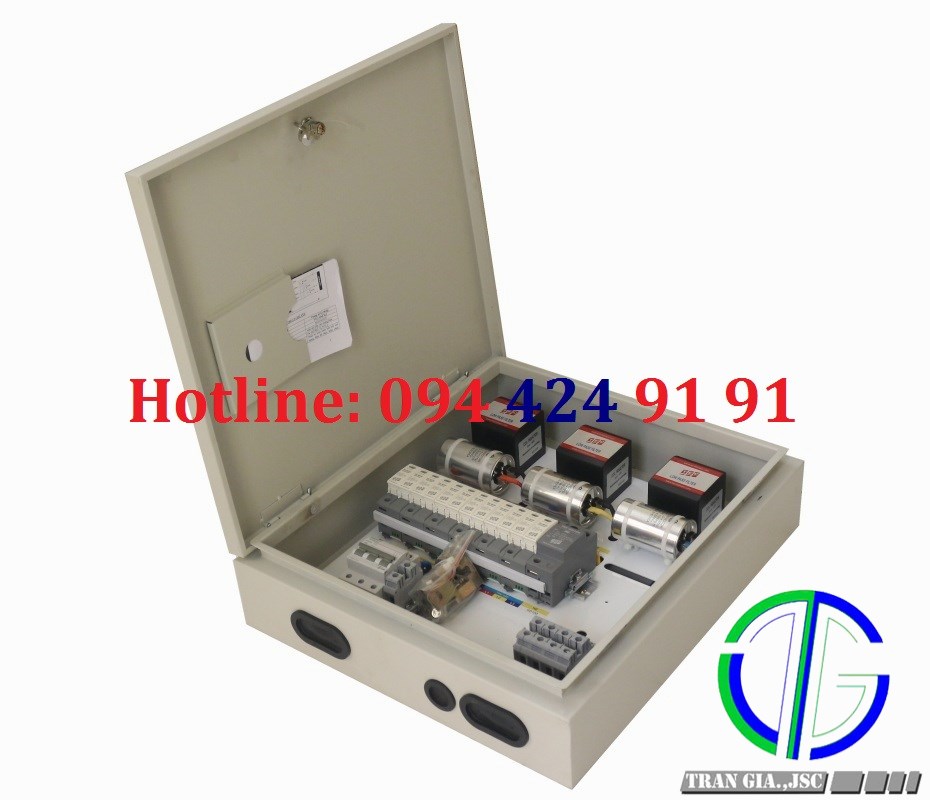

Mã hàng

: TEC SRF 363

Công nghệ chế tạo

: MOV & GDT

Đấu nối

: Mắc nối tiếp

Các chế độ bảo vệ

: Đa chế độ (L-N, N-E,...)

Độ tin cậy khi bảo vệ

: Thiết bị luôn luôn kết nối với mạng điện để thực hiện chức năng bảo vệ, không cách ly khỏi mạng điện khi xuất hiện quá áp tạm thời.

Điện áp làm việc bình thường L-N/L-L (Un)

: 220/380Vac

Điện áp làm việc liên tục lớn nhất L-N/L-L (Uc)

: 300V/476V

Tần số làm việc (Hz)

: 50/60Hz

Số pha

: 3 pha 4 dây+Đất

Khả năng thoát sét sơ cấp cực đại/pha L-N (Imax)

: 100kA hoặc 150kA hoặc 200kA/pha xung 8/20µs

Khả năng thoát sét N-E xung 10/350µs (Iimp)

: 12.5kA/Pha xung 10/350µs

Khả năng thoát sét thứ cấp cực đại/pha L-N (Imax)

: 100kA hoặc 50kA/pha xung 8/20µs

Khả năng thoát sét cực đại N-E (Imax)

: 200kA xung 8/20 µs

Khả năng thoát sét N-E xung 10/350µs (Iimp)

: 100kA xung 10/350 µs

Khả năng thoát sét bình thường/pha L-N (In)

: 20kA/Pha dạng xung 8/20 µs

Bảo vệ 03 tầng

: Cắt sét sơ cấp MOV/Lọc sét LC/Cắt sét thứ cấp MOV

Dòng tải định mức (Iload)

: 63A

Bảo vệ quá tải, ngắn mạch

: MCB 3 pha đầu vào 63A

Điện áp bảo vệ @3kA xung 8/20µs (Ut)

: < 360V

Thời gian nhạy đáp (tA)

: Tức thì

Dòng rò

: < 1µA

Suy giảm điện áp tối đa tại @Un (ΔU)

: < 1%

Lọc thông thấp và lọc nhiễu

: Độ lợi -40dB tại 100kHZ

Hiển thị trạng thái hoạt động

: Cờ hiển thị màu xanh tốt, màu đỏ cần thay thế

Cảnh báo xa dạng Abis

: Rơ le khô NC#NO

Nhiệt độ hoạt động

: 0÷70⁰C

Độ ẩm hoạt động

: 5÷95% không ngưng tụ

Cầu đấu kết nối

: UK35 gài thanh DIN

Dây dẫn đấu nối nguồn điện

: 16÷35mm²

Dây dẫn kết nối cảnh báo

: 0.75mm²

Lực siết ốc dây nguồn

: 1.0N

Tiêu chuẩn vỏ hộp

: IP56

Chất liệu vỏ hộp

: Bằng sắt, sơn tĩnh điện

Phương pháp lắp đặt

: Gắn trên tường

Đầu vào, đầu ra

: Từ phía dưới hộp

Trọng lượng

: 12kg

Kích thước DxRxC

: 500x450x130mm

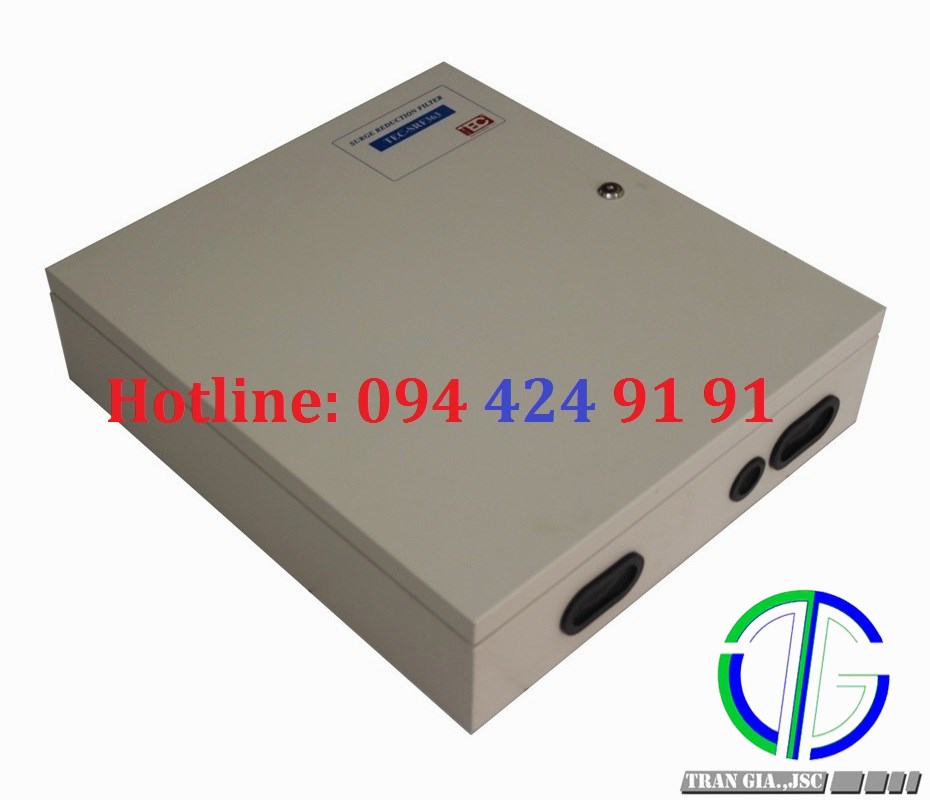

Hình ảnh 3: vỏ tủ cắt lọc sét 1pha, 63A SRF163
