Đặc điểm tủ cắt sét lan truyền Việt Nam.
Tủ cắt sét lan truyền Việt Nam TEC SD200-3P & TEC SD3130TSG bảo vệ các xung sét lan truyền trên đường dây hạ áp 03 pha 4 dây. - Tủ cắt sét Việt Nam với khả năng cắt được xung sét 10/350µs & 8/20µs phù hợp với lắp đặt bảo vệ Cấp 1, Cấp 2 trong tủ bảng điện phân phối. - Tủ cắt sét TEC SD200-3P & TEC SD3130TSG lắp đặt phù hợp với cấp bảo vệ sơ cấp cho những tủ điện công nghiệp, tủ điện tổng khối ngân hàng, tủ điện tổng cho các tòa nhà cao tầng.
Video: tủ cắt sét 03pha 200kA - Cắt sét do Việt Nam sản xuất với chất lượng cao giá thành cạnh tranh hiện là sự lựa chọn thông minh cho CĐT.

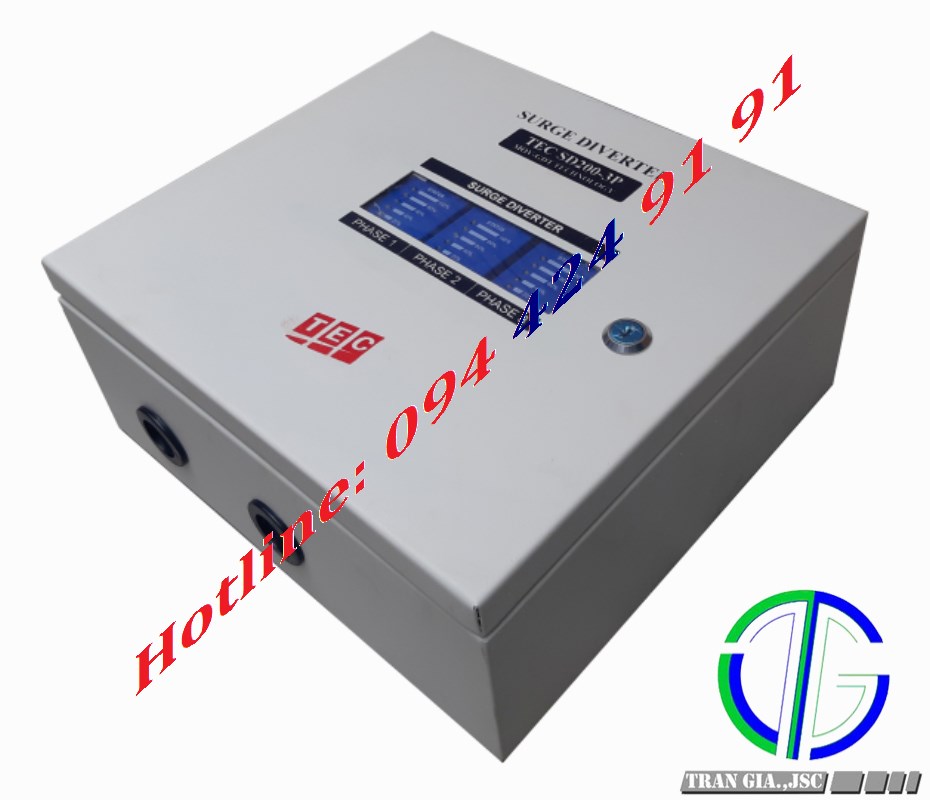

Hình ảnh: Tủ cắt sét 03 pha TEC SD3130TSG nhìn từ bên ngoài | |
|
Thông số kỹ thuật tủ cắt sét Việt Nam.
- Công nghệ sử dụng trong tủ cắt sét của TEC sử dụng 03 công nghệ chính là MOV, GDT & TSG.
- Cấu hình bảo vệ phù hợp với mạng điện TT: L-N & N-E
+ Tủ cắt sét lan truyền TEC SD200-3P.
|
Mã hàng tủ
Cắt sét 3 pha, 4 dây
|
: TEC
SD200-3P
|
|
Cách đấu nối
Cắt sét TEC SD200-3P
|
: Mắc song
song với nguồn điện lưới
|
|
Cấu hình bảo
vệ Tủ cắt sét
|
: L-N
& N-E
|
|
Công nghệ
TEC SD200-3P
|
: MOV
(L-N) & GDT (N-E)
|
|
Số pha Thiết
bị chống sét
|
: 03 pha 4
dây
|
|
Điện áp
làm việc bình thường Un
|
:
220/380Vac tần số 50/60Hz
|
|
Khả năng
chịu dòng ngắn mạch Isccr
|
: 50kA
|
|
Điện áp
làm việc liên tục cực đại Uc (L-N)
|
: 300V
|
|
Điện áp
làm việc liên tục cực đại Uc (N-PE)
|
: 255V
|
|
Dòng cắt
sét bình thường In (L-N)
|
: 100kA
xung 8/20µs
|
|
Dòng cắt
sét lớn nhất Imax (L-N)
|
: 100kA
xung 8/20µs, 12.5kA xung 10/350µs
|
|
Dòng cắt
sét lớn nhất Imax (L-PE)
|
: 200kA
xung 8/20µs , 100kA xung 10/350µs
|
|
Mức điện
áp bảo vệ tại 3kA xung 8/20µs (L-N)
|
: ≤ 700V
|
|
Mức điện
áp bảo vệ tại 1kV (N-PE)
|
: ≤ 1.200V
|
|
Mức điện
áp bảo vệ tại In (L-N)
|
: ≤ 1.700V
|
|
Mức điện
áp bảo vệ tại In (N-PE)
|
: ≤ 1.800V
|
|
Điện áp
quá áp tạm thời 5s (L-N)
|
: 440V
|
|
Điện áp
quá áp tạm thời 2s (N-PE)
|
: 1200V
|
|
Thời gian
đáp ứng tA (L-N)
|
: ≤ 25ns
|
|
Thời gian
đáp ứng tA (N-PE)
|
: ≤ 100ns
|
|
Dòng rò
(N-PE)
|
: ≤ 10mA
|
|
Hiển thị
trạng thái làm việc Cắt sét
|
: LED, hiển
thị theo %
|
|
Nhiệt độ
làm việc TEC SD200-3P
|
: -40÷750C
|
|
Độ ẩm làm
việc Cắt sét TEC SD200-3P
|
: 0÷95%
|
|
Đấu nối Tủ
cắt sét
|
: Cầu
UK35N
|
|
Dây đấu nối
|
: 16÷35mm2
|
|
Kích thước
DxRxS
|
:
400x350x150mm
|
|
Trọng lượng
Tủ cắt sét
|
: 7kg
|

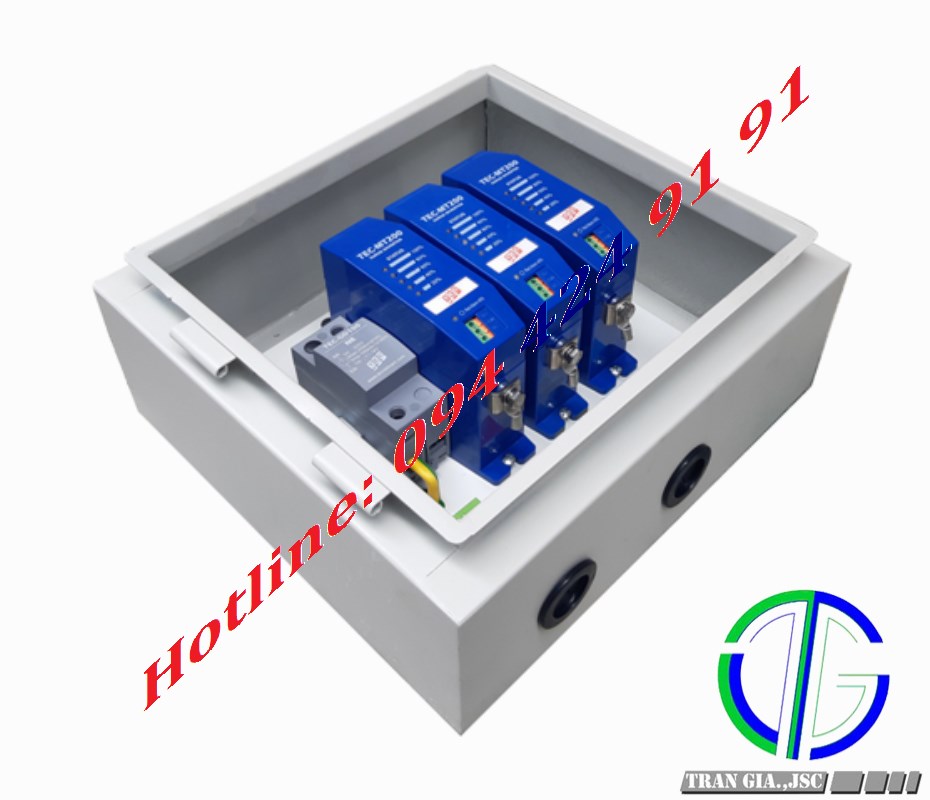

Hình ảnh: tủ cắt sét TEC SD200-3P
+ Tủ cắt sét lan truyền TEC SD3130TSG.
Mã sản phẩm | : TEC-SD3130TSG |
Điện áp làm việc Un | : 220/380Vac & 240/476Vac |
Tần số làm việc | : 50/60Hz |
Hệ thống điện | : TT, 03 pha, 04 cực |
Cầu chì | : Sẵn 03 cái 63A. |
Khả năng chịu dòng ngắn mạch (SCCR) | : 43kA tại Un |
Khả năng tản nhiệt | : 10W |
Công nghệ chế tạo | : TSG |
Vỏ hộp Tủ cắt sét | : Thép sơn tĩnh điện 300x300x150mm |
Trọng lượng | : 3kg |
Đèn cảnh bảo Modul cắt sét | : LED màu xanh oke, màu đỏ thay thế |
Đèn báo mất pha | : LED ngoài cánh tủ |
Độ kín chống bụi, chống nước | : IP54 |
Điều kiện làm việc | : Nhiệt độ: -400C÷80ºC, Độ ẩm: 0÷95% không ngưng tụ |
Tuân thủ tiêu chuẩn | : IEC® 61643-11 Class I, Class II |
Điện áp làm việc liên tục tối đa Uc | : 440Vac |
Dòng cắt sét cực đại L-N | : 130kA xung 8/20µs |
| : 50kA xung 10/350µs |
Dòng cắt sét cực đại giữa N-E | : 130kA xung 8/20µs |
| : 50kA xung 10/350µs |
Điện áp thông qua Ut | : 250V @ 3kA 8/20 µs |
| : 350V @ 20kA 8/20 µs |

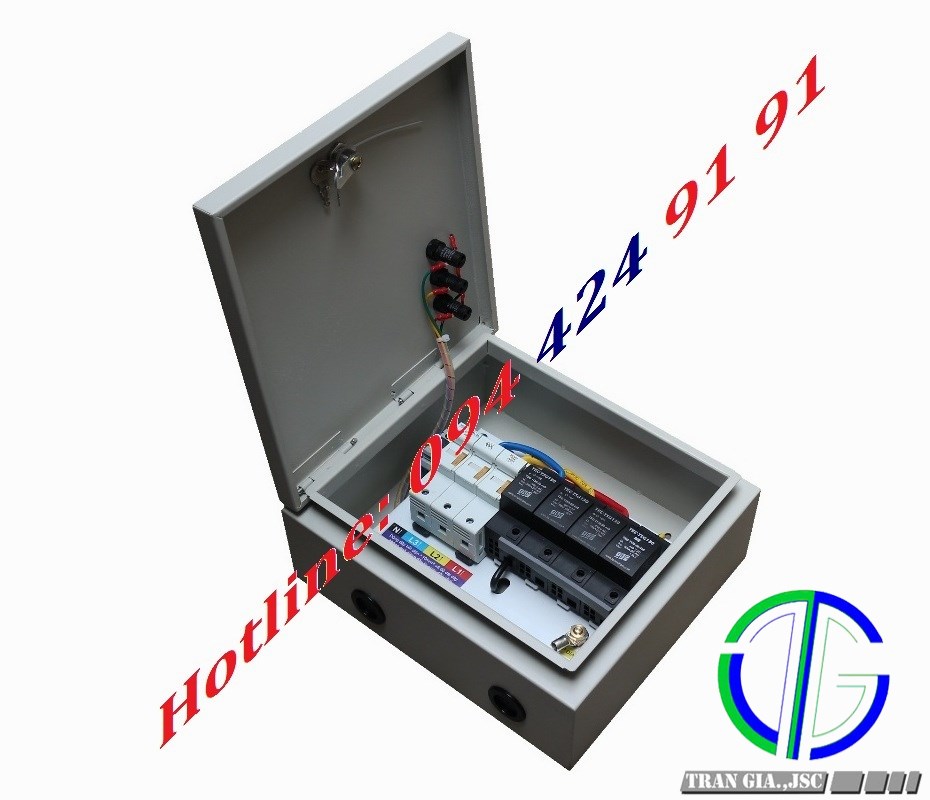

Hình ảnh: Cấu tạo bên trong tủ TEC TSG
Bảng giá tủ cắt sét lan truyền Việt Nam.
Mã hàng | : Giá chưa VAT |
TEC SD200-3P | : 10.500.000 vnđ |
TEC SD3130TSG | : 12.500.000 vnđ |
Lắp đặt tủ cắt sét lan truyền Việt Nam.
- Sơ đồ đấu nối Tủ cắt sét 03 pha 4 dây đã đã ghi rõ trên phên tủ với ký hiệu L1, L2, L3, N & PE: Trong đó L1 tương ứng với dây Pha 1, L2 tương ứng dây Pha 2, L3 tương ứng với dây Pha 3, N tương ứng với dây Trung tính, E tương ứng với dây tiếp địa.
- Khi đấu nối xong tủ Cắt sét 03 pha 4 đây TEC SD200-3P cần chú ý tới đèn hiển thị của Modul cắt sét. Đấu nối đúng đèn hiển thị tại 03 Modul MT200 sẽ sáng cả 5 đèn màu xanh, khi số lần sét đánh quá nhiều đèn hiển thị sẽ tắt dần theo tỷ lệ %. Tới mức 40% thì đèn hiển thị màu đỏ của Modul cắt sét sẽ sáng khi đó cần thay thế Tủ hoặc Modul Cắt sét.

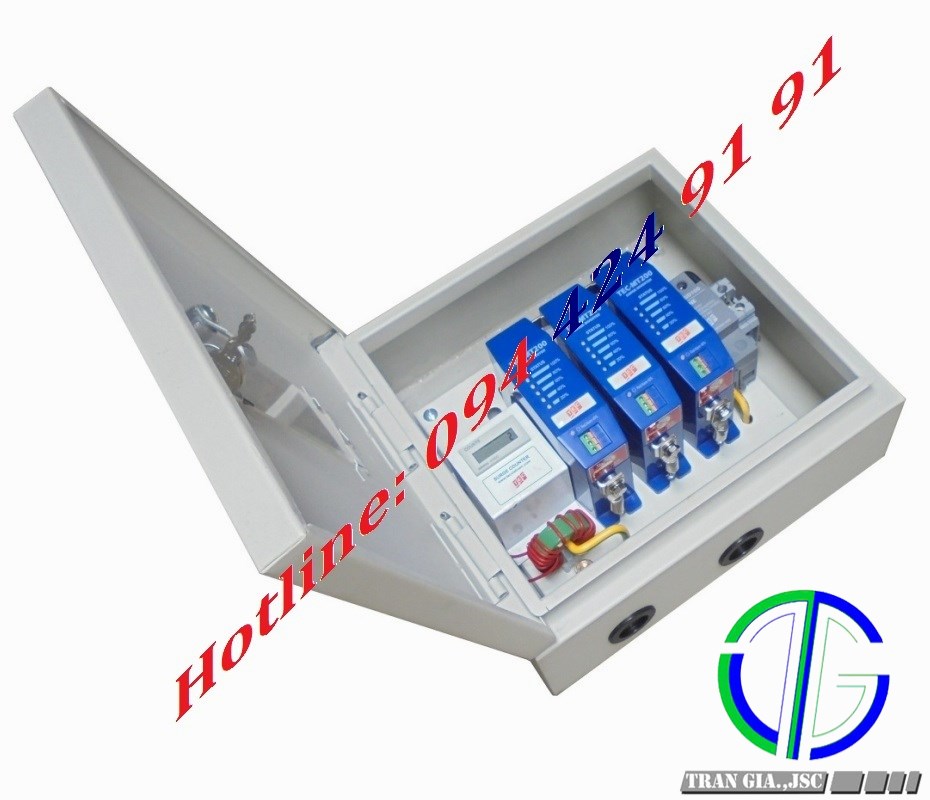

Hình ảnh: Tủ cắt sét MOV có kèm bộ đếm
- Sau khi đấu nối tủ Cắt sét TEC SD3130-TSG xong trên mỗi Modul cắt sét bảo vệ L-N có 01 đèn LED hiển thị trạng thái làm việc của thiết bị. Đèn LED màu xanh thiết bị hoạt động tốt, đèn LED màu đỏ thiết bị cắt sét đã hỏng cần thây thế.
- Tủ cắt sét lan qua đường hạ thế Việt Nam với kích thước nhỏ gọn có thể lắp đặt đứng riêng biệt hoặc lắp đặt ngay trong tủ điện phân phối đảm bảo tiêu chuẩn < 50cm mới đem lại hiệu quả Cắt sét cao nhất.

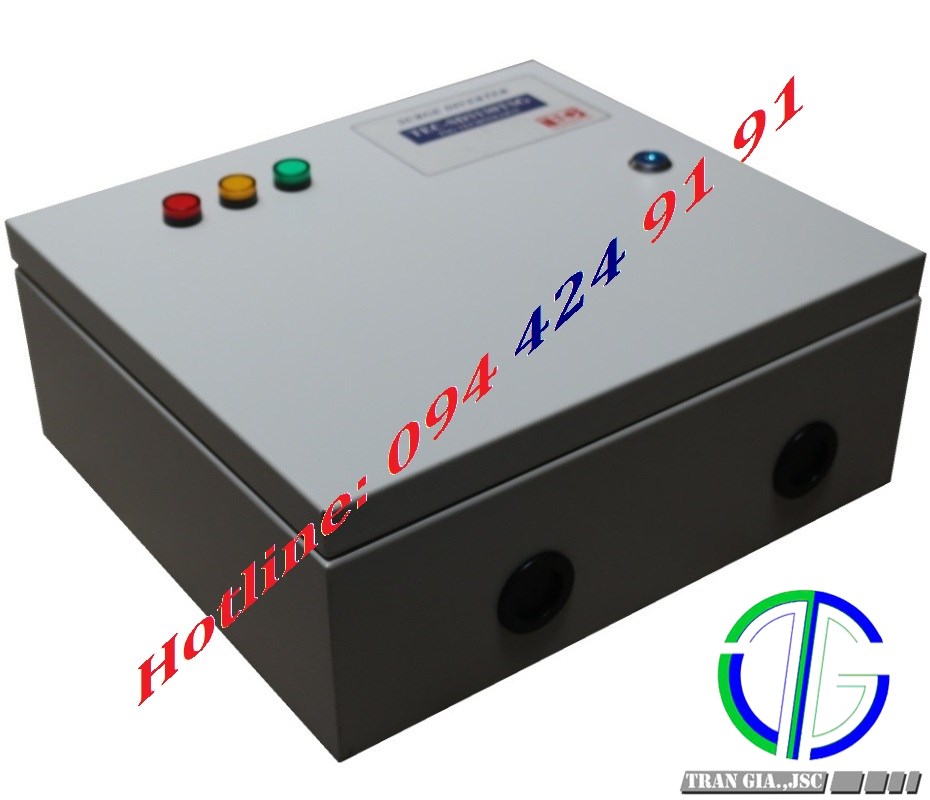

Hình ảnh: Tủ cắt sét TEC MOV nhìn từ bên ngoài
