Đặc điểm ứng dụng bảng, bản đồng tiếp địa.
- Bảng đồng tiếp địa được ví như cầu đấu trung gian cho những thiết bị cần đấu nối vào tiếp địa, dây tiếp địa chính sẽ được đấu nối vào bản đồng.
- Bản đồng tiếp địa có nhiều kích cỡ khác nhau như 300x100x50mm, 300x50x5mm, 300x30x3mm,…Kích thước có thể gia công theo yêu cầu của khách hàng.
- Bảng đồng tiếp địa được lắp đặt tại chân tường hoặc kiểu dạng đai ốp sử dụng nhiều trong ngành viễn thông hoặc có thể đặt trong tủ bảng điện trong tủ điện công nghiệp.
Hình ảnh: bản đồng mạ niken 300x50x5mm
Phân loại bản, bảng đồng tiếp địa.
- Theo vật liệu chế tạo.
+ Bản đồng vàng tiếp đất.
+ Bản đồng đỏ tiếp đất.
+ Bản đồng vàng mạ niken.
+ Bản đồng đỏ mạ niken.
- Theo kích thước bản đồng.
+ Bảng đồng tiếp đất 300x100x5mm kèm chân đế.
+ Bảng đồng tiếp địa 300x50x5mm kèm chân đế.
+ Bảng đồng tiếp đất 300x30x3mm kèm chân đế.
+ Bảng đồng tiếp đất 200x30x3mm kèm chân đế.
+ Và còn nhiều kích khác phù hợp với yêu cầu của Quý khách hàng.
Hình ảnh: bản đồng đỏ 300x100x5mm
Thông số kỹ thuật bảng, bản đồng tiếp địa.
- Bảng đồng 300x100x10mm.
+ Vật liệu: đồng đỏ, đồng vàng, đồng vàng mạ Niken, đồng đỏ mạ Niken.
+ Số lỗ: 27 lỗ phi 10.
+ Bộ chân đế vuông gồm: 02 đế vuông, 02 phíp cách điện, Bu lông sắt 8 đi kèm để bắt vào chân đế. Hoặc bộ chân tròn dùng để ốp vào cột tháp ăn ten.
+ Trọng lượng phần bản đồng: 2.68 kg/bản.
+ Ốc đi kèm: ốc sắt, ốc đồng tùy lựa chọn thêm.
Hình ảnh: bảng đồng 300x100x10mm
- Bảng đồng 300x100x5mm.
+ Vật liệu: đồng đỏ, đồng vàng, đồng vàng mạ Niken, đồng đỏ mạ Niken.
+ Số lỗ: 27 lỗ phi 10.
+ Bộ chân đế vuông gồm: 02 đế vuông, 02 phíp cách điện, Bu lông sắt 8 đi kèm để bắt vào chân đế. Hoặc bộ chân tròn dùng để ốp vào cột tháp ăn ten.
+ Trọng lượng bản đồng: 1.34 kg/bản.
+ Ốc đi kèm: ốc sắt, ốc đồng tùy lựa chọn thêm.
Hình ảnh: bảng đồng 300x100x5mm
- Bảng đồng 300x50x10mm.
+ Vật liệu: đồng đỏ, đồng vàng, đồng vàng mạ Niken, đồng đỏ mạ Niken.
+ Số lỗ: 19 lỗ phi 10.
+ Bộ chân đế vuông gồm: 02 đế vuông, 02 phíp cách điện, Bu lông sắt 8 đi kèm để bắt vào chân đế. Hoặc bộ chân tròn dùng để ốp vào cột tháp ăn ten.
+ Trọng lượng bản đồng: 0.67 kg/bản.
+ Ốc đi kèm: ốc sắt, ốc đồng tùy lựa chọn thêm.
Hình ảnh: bản đồng 300x50x10mm
- Bảng đồng 300x50x5mm.
+ Vật liệu: đồng đỏ, đồng vàng, đồng vàng mạ Niken, đồng đỏ mạ Niken.
+ Số lỗ: 19 lỗ phi 10.
+ Bộ chân đế vuông gồm: 02 đế vuông, 02 phíp cách điện, Bu lông sắt 8 đi kèm để bắt vào chân đế. Hoặc bộ chân tròn dùng để ốp vào cột tháp ăn ten.
+ Trọng lượng bản đồng: 0.67 kg/bản.
+ Ốc đi kèm: ốc sắt, ốc đồng tùy lựa chọn thêm.
Hình ảnh: bảng đồng 300x50x5mm
- Bảng đồng 300x30x5mm.
+ Vật liệu: đồng đỏ, đồng vàng, đồng vàng mạ Niken, đồng đỏ mạ Niken.
+ Số lỗ: 10 lỗ phi 10.
+ Bộ chân đế vuông gồm: 02 đế vuông, 02 phíp cách điện, Bu lông sắt 8 đi kèm để bắt vào chân đế. Hoặc bộ chân tròn dùng để ốp vào cột tháp ăn ten.
+ Trọng lượng bản đồng: 0.24 kg/bản.
+ Ốc đi kèm: ốc sắt, ốc đồng tùy lựa chọn thêm.

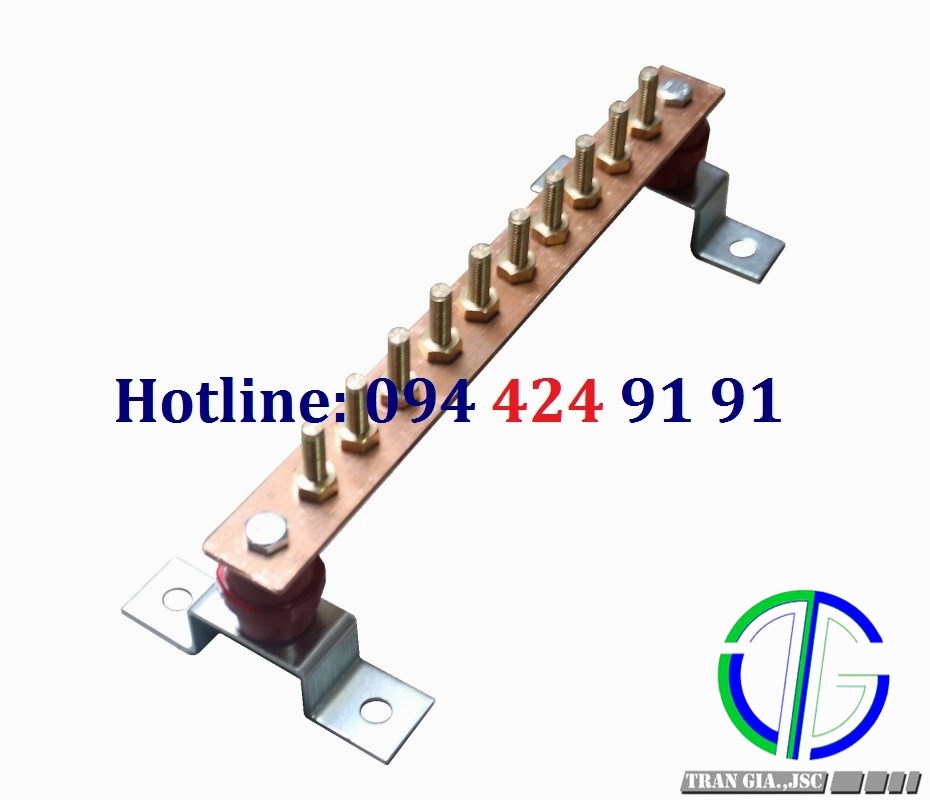

Hình ảnh: bảng đồng 300x30x3mm
Bảng giá bản, bảng đồng tiếp địa.
- Bảng đồng tiếp địa 300x100x10mm : 985.000 vnđ/cái.
- Bảng đồng tiếp đất 300x100x5mm : 515.000 vnđ/cái.
- Bảng đồng tiếp địa 300x50x10mm : 515.000 vnđ/cái.
- Bảng đồng tiếp đất 300x50x5mm : 295.000 vnđ/cái.
- Bảng đồng tiếp đất 300x30x3mm : 215.000 vnđ/cái.
Hướng dẫn sử dụng bản, bảng đồng tiếp địa.
- Dùng khoan, cà lê mỏ lết bắt chắc chắn chân đế vào tường cột tháp ăn ten sau đó tiến hành lắp bản đồng.
- Dùng kìm thủy lực ép đầu cốt dây dẫn chính từ hệ thống tiếp địa lên bản đồng, dây dẫn chính có tiết diện càng lớn càng tốt, tùy thuộc vào yêu cầu của thiết bị cần tiếp địa nhưng dây dẫn chính tối thiểu 35mm2.
- Tất cả những thiết bị nào cần tiếp địa chúng ta tiến hành đấu nối vào bản đồng tiếp địa trung gian này.
Hình ảnh: lắp đặt bản đồng tiếp địa
Thông tin liên hệ bảng, bản đồng tiếp địa.
- Thông tin chi tiết về Catalogue cũng như giá rẻ bản đồng tiếp địa vui lòng liên hệ với Chống Sét Trần Gia địa chỉ: Số 84, ngõ 102 Trường Chinh, Phương Mai, Đống Đa, Hà Nội. Tel: 02466528821 hoặc Hotline: 0944249191.
